K8凯发(中国)天生赢家·一触即发

您好，欢迎来到武汉K8凯发新材料科技股份有限公司！

K8凯发超耐磨聚氨酯地坪系列产品

文章出处：武汉K8凯发新材料科技股份有限公司 人气：-发表时间：2023-10-04 15:52:00

K8凯发推出全新的WCN-3001超耐磨聚氨酯地坪树脂，它比传统的环氧地坪和聚氨酯地坪具有更优秀的硬度、超耐磨性和耐候性。广泛用于室内外地坪，医院，办公室，商超，幼儿园等领域。



地坪系列产品

1.WCN-3001超耐磨聚氨酯地坪树脂

2.WCG-2001聚氨酯封闭底漆树脂

3.965/XPX-40N地坪划线漆树脂


产品特点

1.对污垢、油墨、普通酸碱，特别是轮胎摩擦留下的黑印具有的抵抗性。

2.表面的细小颗粒纹理可以降低轮胎的摩擦噪音。

3.聚氨酯超耐磨保护面漆比普通环氧的耐磨性高出5倍。

4.涂层均匀，颜色和光泽均匀一致。

5.WCN3001聚氨酯超耐磨成膜硬度达到6H。

6.耐候性能强，紫外线照射情况下无黄变，可用于户外；耐高温性能良好，-40°C—120°C条件测试60次，面漆无明显变化

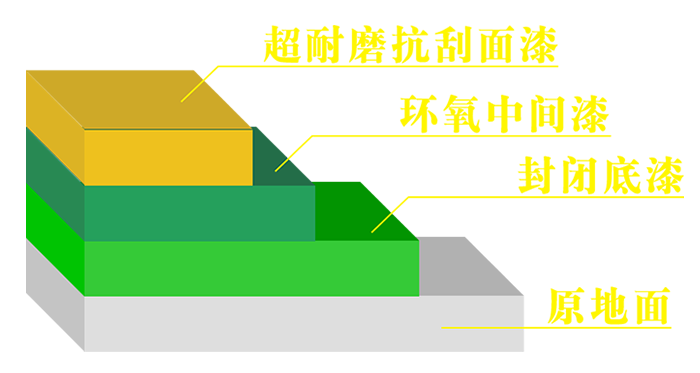

产品工艺参考



封闭底漆

A：单组份潮固化聚氨酯树脂WCG-2001

溶剂：适量

催干剂： 适量


双组份环氧中间漆

A：改性环氧树脂：60份

石英砂(325目-400目)：30份

消泡剂、流平剂、催干剂:适量

B:固化剂： 15份


单组份潮固化超耐磨聚氨酯面漆


A:WCN-3001:50份

240目 白刚玉：30份

无树脂色浆(0.3%T-12)：20份


双组份丙烯酸聚氨酯划线漆

A:色漆:

965树脂：40份

色料溶剂：55份

kh560硅烷偶联剂：0.5份

消泡剂、流平剂、催干剂：适量

B:XPX-40N固化剂：20份

产品介绍

strongchem? WCG-2001单组份聚氨酯潮固化封闭底漆树脂，产品气味低，漆膜快干、耐磨、附着力好，对水泥板材孔隙封闭性好。适用于地坪涂料底漆树脂等领域。

外观

棕色透明粘稠液体

颜色(Fe-Co)

棕色

固含,%

80.0±2.0

粘度,cps/25℃

4000-8000

NCO,%

3-5


965丙烯酸树脂，搭配XPX-40N可配制双组份丙烯酸聚氨酯划线漆，对水泥基材、双组份环氧底漆、双组份聚氨酯底漆等附着力好，漆膜丰满、光亮、耐磨、耐溶剂、耐老化。在光滑的环氧地坪上附着力好。

外观

透明粘稠液体

不挥发分含量，%

65±2

(Fe-Co)色数，≤

1

粘度,cps/25℃

4000-10000

羟基含量，%

2.3


XPX-40N是一款聚氨酯固化剂，与醚酯类、酯类、酮类溶剂相容性良好。

外观

清澈透明液体

固含,%

40±2

粘度,S/涂4杯

14±3

NCO含量,%

6.0±0.5

容忍度(对二甲苯)

≥2.0


strongchem? WCG-3001单组份超耐磨聚氨酯地坪面漆树脂，产品气味低，漆膜快干、耐磨、耐候、附着力好。 适用于地坪涂料超耐磨聚氨酯面漆等领域。

外观

棕色透明粘稠液体

颜色(Fe-Co)

棕色

固含,%

90.0±2.0

粘度,cps/25℃

1000-2000

NCO,%

16


划线漆参考配方及测试


A组份:965树脂色漆:

(965树脂含量40%)

50份

B组份：XPX-40N

kh560硅烷偶联剂

10份

0.25%-0.5%


溶剂二甲苯调节粘度。

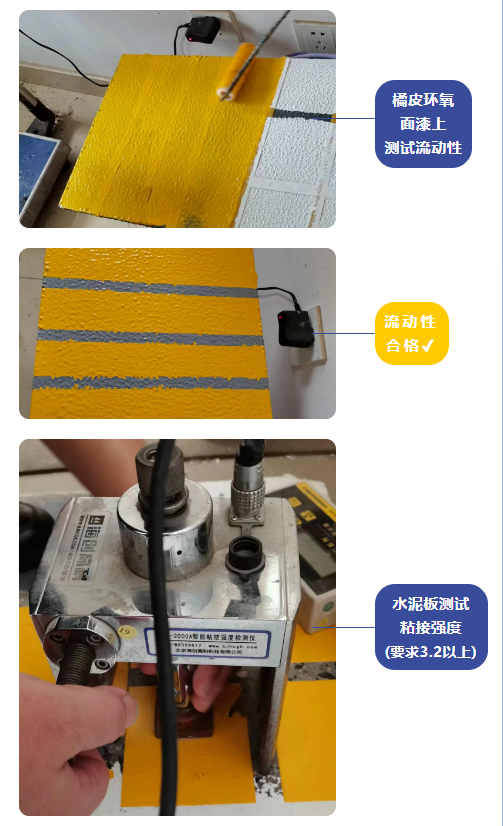

分别在橘皮环氧面漆、水泥板上进行辊涂


划线漆性能测试



面漆施工


1.WCG-2001封闭底漆，干燥、打磨。

2.环氧地坪、聚氨酯地坪、水性环氧地坪等面漆完全固化干燥；

3.轻度研磨清理地坪表面；

4.刮涂和辊涂相结合，施工超耐磨聚氨酯罩面色漆一道。

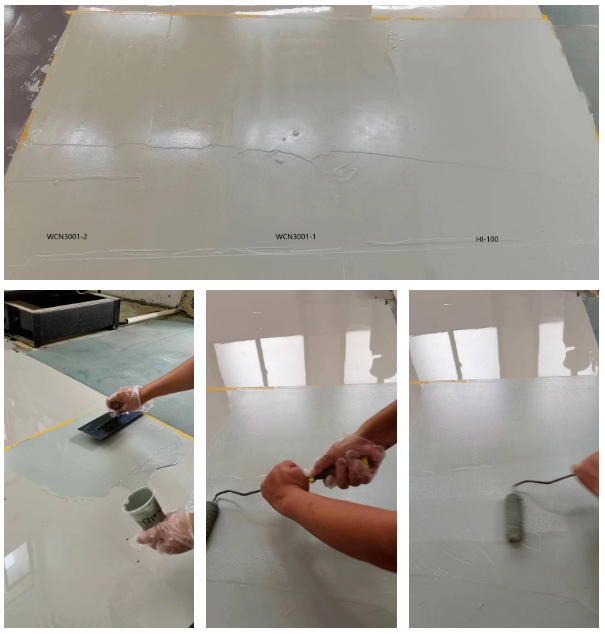

按配比配好搅拌均匀，在环氧地坪上做超耐磨地坪，无需打磨，经简单清扫，贴上美纹纸后，倒上浆料，使用平刀刮涂均匀（45°角），再用辊筒辊涂3道（前两道1横1竖，辊涂时需要用点力，第3道轻轻的全部在辊涂一遍）


面漆性能测试

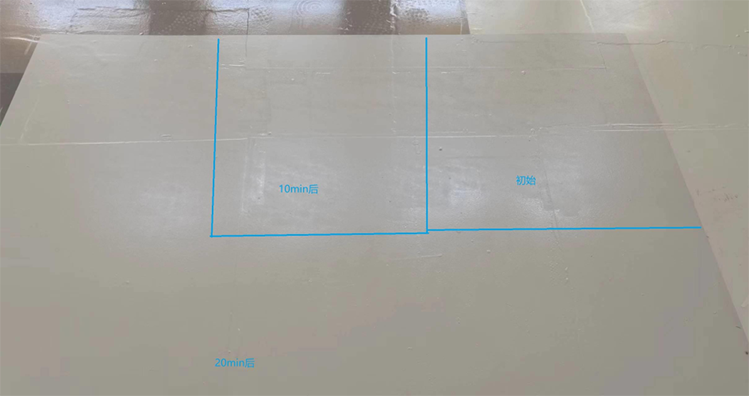

  1. 每次施工间隔10min,看拼接处是否会有亮边以及色差。

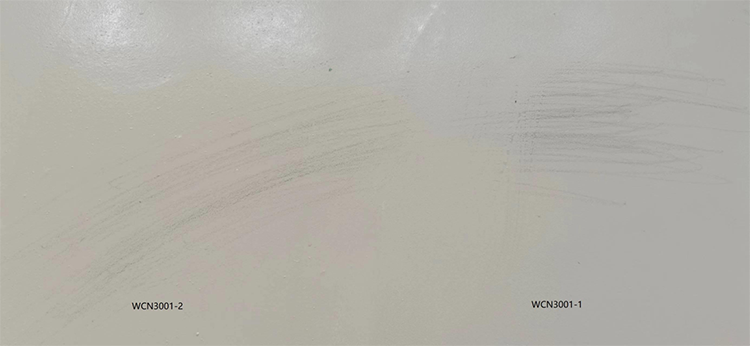

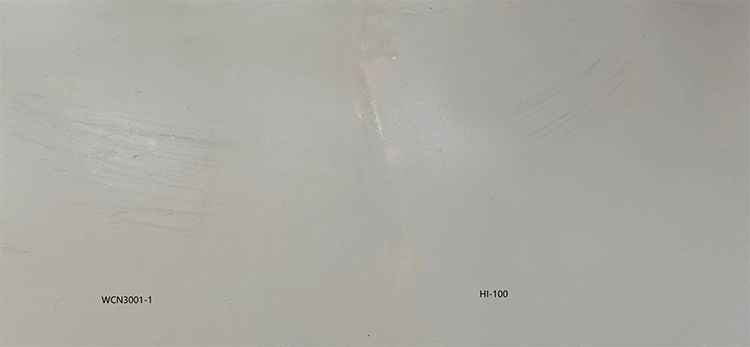

  2. 使用金属铁棒在超耐磨地坪上，用力进行摩擦，会留下黑色痕迹，使用抹布进行擦拭，看是否能够擦拭干净。


    擦拭前有黑印


    擦拭干净后

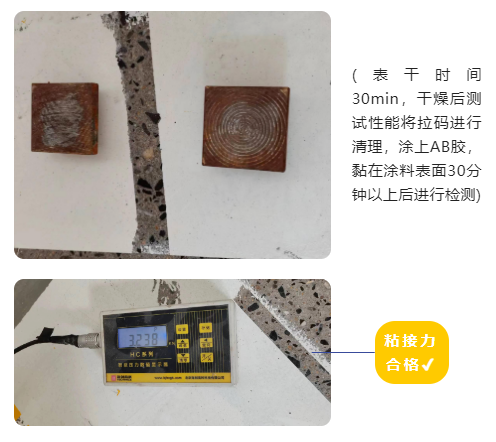

附着力

0

表面干燥时(23℃)

4hr

实际干燥时(23℃)

≤ 24h

耐磨(750g/500r)

≤ 0.03g

耐冲击性

（1000g,100cm）

涂层无裂纹

无剥落

耐弯曲性，mm

≤ 2

硬度

≥ 6H

耐水性

7d不起泡

不脱落,无变色

耐油性(120#)

7d,不起泡

不脱落,无变色

耐碱性

(20% NaOH)

72h,不起泡

不脱落,无变色

耐酸性

(10% H2SO4)

48h,不起泡

不脱落,无变色



武汉K8凯发新材料科技股份有限公司是中国水性聚氨酯固化剂领域的上市企业。主要生产：油漆固化剂，水性聚氨酯固化剂，水性聚氨酯树脂,水性丙烯酸树脂等..全自动化的生产设备，经验丰富的技术研发团队。 让您无忧选择！咨询热线：4000-171-191

此文关键字：聚氨酯丙烯酸固化剂,水性异氰酸酯固化剂,无溶剂固化剂,封闭型固化剂,涂料固化剂
立即关注 立即关注，武汉K8凯发 咨询热线 4000-171-191

武汉K8凯发新材料科技股份有限公司 ©1995-2018 lfhuaneng.com 版权所有
